产品详情

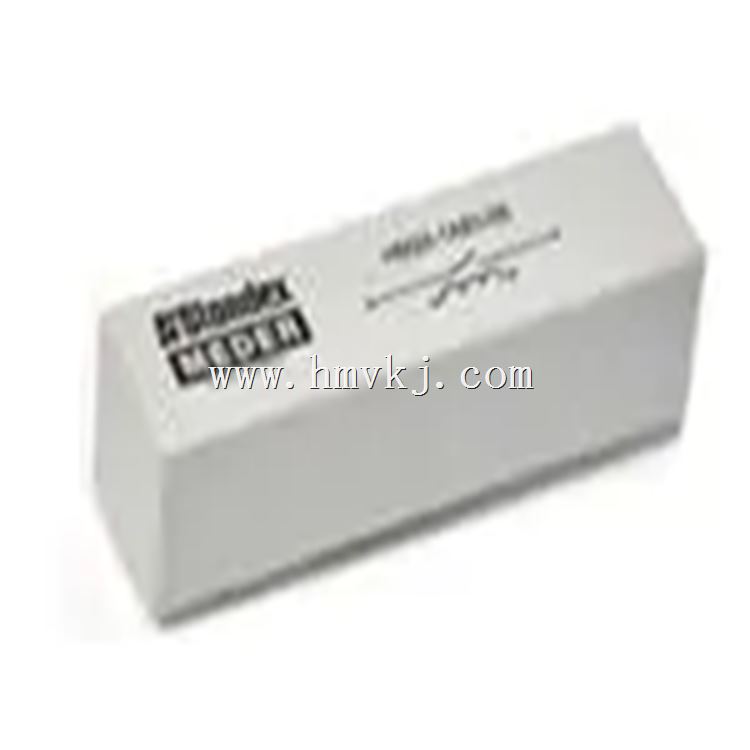

制造商: Standex Electronics

产品种类: 簧片继电器

线圈电压: 24 VDC

继电器触点形式: 1 Form A (SPST-NO)

开关电流: 3 A

切换电压: 7.5 kVAC, 7.5 kVDC

开关功率: 50 W

线圈电阻: 1 kOhms

系列: HM

触点形式: SPST (1 Form A)

特点: Sealed relay

商标: MEDER electronic (Standex)

产品类型: Reed Relays

工厂包装数量: 24

子类别: Relays

零件号别名: 8424183002

单位重量: 41.200 g

干簧管传感器技术 在干簧传感器中，关键的元件是簧片开关，它是由Western Electric公司在1940年发明的。其它主要元件是开或关的弹性簧片及磁铁或电磁铁。 经过60年，干簧管开发得到了一些改进，使得更可靠，在改进质量的同时又降低了成本。由于这些引人注目的改进，干簧管开关在某些要求质量、可靠性及安全至上的苛刻应用中已成为设计的选择。具体工作原理：干簧继电器的触点形式取决于所用的干簧管。干簧管有常开（H）、常闭（D）与转换（Z）三种形式。常开式干簧管的舌簧片分别固定在玻璃管的两端，它们在线圈（磁铁）的作用下，一端产生的磁性恰好跟另一端相反，因此两接触点依靠磁的“异性相吸”克服弹片的弹力而闭合；常闭式干簧杆的舌簧片则固定在玻璃管的同一端，在外磁场的作用下两者所产生的磁性相同，因此两触点依靠“同性相斥”克服舌簧片的弹力而断开；在常闭式舌簧片的基础上再加一常开的舌簧片，就构成了转换式的触点。
